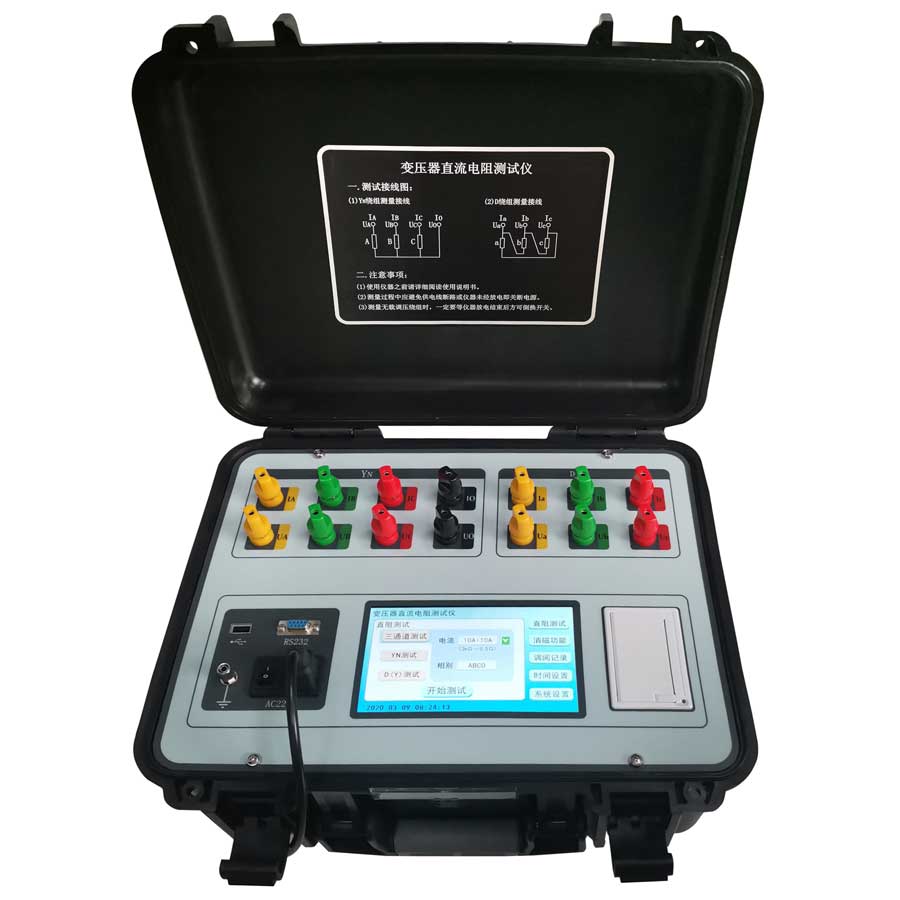

新款變壓器三通道直流電阻測試儀 YCR-9940S

變壓器的直流電阻是變壓器製造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位鬆動、缺股、斷線等製造缺陷和運行後存在的隱患。為滿足變壓器直流電阻快速測量的需要，我公司研製了集三相同測試、助磁功能、消磁功能於一體的YCR-9940S三通道直流電阻測試儀。該儀器是實現了三相同時加電，獨立電流采樣、電壓采樣，同時測量並顯示三相電阻值和三相不平衡率的功能，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題。
        YCR-9940S 變壓器直流電阻測試儀主要是利用了大電流磁飽和原理，因此不同容量的變壓器，需要的測試電流不同。91抖阴下载采用獨特的開關電源技術，將1mA直到40A的電流源設計分別裝載於 YCR-9940S產品中，降低儀器損耗，縮短了儀器的充電測量時間，儀器量程0-20KΩ，可滿足客戶所有常規直流電阻測量的需求，減輕儀器體積與重量。采用獨特的保護電路設計，具有音響放電報警裝置。對於在使用過程中由於意外情況，儀器自動保護，從而大大降低對操作人員、試品及儀器自身帶來的損害。該係列產品才用人性化設計，觸摸屏顯示輸入，加寬了儀器的測量範圍，提高了數據的準確性。


性能特點
1、儀器可根據被測試品選擇相應的輸出電流值進行測試，主要適應於測量變壓器、互感器等感性電阻。
2、對於五柱鐵心和低壓繞組為三角形連接的大型變壓器，儀器可采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。
3、本儀器設有三通道測試功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試直至測試完成。
4、具有完善的保護電路及音響放電報警，放電指示清晰，減少誤操作。
5、儀器采用7寸彩色觸摸屏，界麵顯示清晰美觀，並可實時顯示測試數據。
6、儀器可選配中文、英文兩版操作界麵，可根據客戶要求配置。
7、具有RS232通訊接口，配合上位機操控軟件，可將測試數據傳輸到後台。
8、具有USB接口，可以將測試數據轉存到U盤。
9、本儀器內置日曆時鍾、可存儲、調閱、打印100組測試數據功能。
10、參數設置更加完善，可以設置變壓器的測試繞組、分接位置、測試相別、試品溫度、折算溫度等。
11、本儀器采用工業塑殼機箱，便於攜帶，提高使用壽命。
       產品參數
輸出電流：三相測試：20A+20A；10A+10A；5A+5A；1A+1A；200mA+200mA；
                  單相測試：40A；20A；10A；5A；1A；200mA；20mA；
量程範圍：三相測試：20A+20A、10A+10A、5A+5A、1A+1A、200mA+200mA
                  測量範圍：0.5mΩ～30Ω；
                  單相測試：40A：、20A、10A、5A、1A、200mA、20mA
                  測量範圍：0.25mΩ～20KΩ；
       逐項測試與助磁法測試對比
       不同容量變壓器，不同的測量方法，不同的電壓等級，不同的鐵芯結構等測量的時間不一樣。對於一台240MVA的變壓器其低壓側電阻若采用助磁法每相大約用8~10分鍾，若直接在低壓側單相測量需要用40~50分鍾測量一相。對於150MVA的變壓器助磁法測量每相大約需用3~5分鍾，不助磁，每相大約用30分鍾左右。以上是針對低壓三角形接法三芯五柱式變壓器，一般電壓等級在110KV以上的情形。對於電壓等級在35KV的變壓器或對於120MVA以下的三芯變壓器，也可直接進行測量一般不超過20分鍾，而對於星形接法，測量數據顯示出來就是穩定的。
      三通道測試與單通道測試儀對比
優點
1. 同時測量三相電阻，可以大大縮短工作時間；
2. 剛停運的高溫度的變壓器，三相同時采集數據，避免溫度變化對三相平衡度的影響；
3. 減小調壓開關觸頭的氧化膜對三相平衡度的影響；
缺點
1、第一組數據由於初次建立磁路、並且三相之間互相影響，因此穩定時間稍長；
2、帶調壓開關的變壓器，由於氧化膜的影響，雖然三相平衡度合格，但是電阻值存在很大誤差，數據填入 試驗報告時要慎重；
3、中性點引線部分沒有電流通過，無法驗證中性點引線是否正常，應按單相方式每相至少驗證一個數據。4、測量值不含中性點引線電阻，為近似線圈電阻，與變壓器出廠值存在誤差。三相測量時，A相、C相測量線圈電阻（不含中性點電阻）。B相測量線圈電阻加A、B相引線的一半電阻（不含中性點電阻）。此種方式可得出近似線圈電阻，中性點電阻測不到，與出廠值比較出現負誤差。
      在具體試驗操作中，可比較、選用最優的試驗方法，在保證測試的準確性的前提下，盡量減少試驗項目所用時間。
